Medidor de Parámetros con Comunicación Modbus

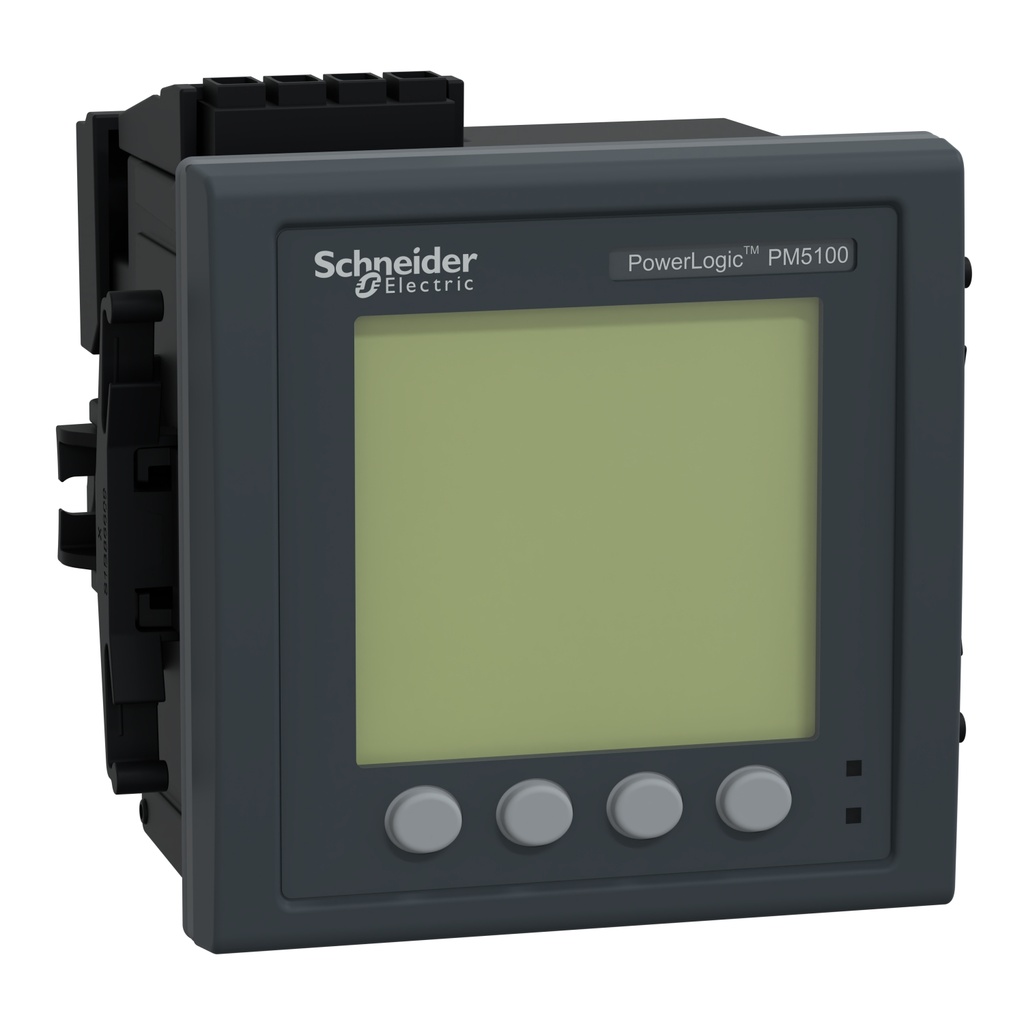

Este dispositivo es un medidor de energía empotrado con una pantalla LCD de 96mm por 96mm de retroiluminación. El medidor proporciona precisión Clase 0.2S según el estándar IEC 62053-22 y 128 muestras por ciclo. El medidor medirá la energía, energía activa y reactiva, tensión, corriente, frecuencia, factor de potencia y hasta el 63.er armónico. Incluya 1,1 megabytes de memoria para un máximo de 14 parámetros seleccionables con intervalo y duración configurables. Este medidor también cuenta con monitoreo directo de corriente neutral más una captura avanzada de forma de onda con detección de caídas y subidas. El medidor funcionará en una red de 50Hz o 60Hz y acepta un voltaje de suministro que varía de 100 a 480 VCA y de 125 a 250 VCC. La corriente nominal de línea para este medidor es de entrada de 1A o 5A y soportará configuraciones monofásicas y neutras, trifásicas o trifásicas y neutras. El rango de tensión de medición entre fases es de 20 a 690 V CA a 45 a 65 Hz. El rango de medición entre fase y neutro es de 20 a 400 V CA a 45 a 65 Hz. Los protocolos de comunicación son RTU Modbus y ASCII 2 cables con soporte para puerto RS485 más Modbus TCP/IP, Ethernet/IP y BACnet/IP basados en 10/100 Mbit/s, Ethernet de cadena en serie con soporte para puerto RJ45. Las capacidades de comunicación integradas permiten el soporte del protocolo DNP 3.0, el acceso a un servidor web integrado y una puerta de enlace de serie a Ethernet. El medidor también tiene cuatro entradas digitales compatibles con WAGES y dos salidas digitales. Hay 52 alarmas configurables y admite ocho calendarios de tarifas. Las dimensiones del producto son las siguientes: anchura 3,78 pulgadas (96 milímetros), profundidad 3,03 pulgadas (77 milímetros), altura 3,78 pulgadas (96 milímetros) y peso del producto 15,9 onzas (450 g).
Especificaciones
| Coleccion | Schneider |
| Material Principal | Plástico/PP |
| Aplicacion | Medición |
| Color Principal | Gris/Cemento |
| Montaje | Empotrado |
| Potencia | 16 VA en 480Vac |
| Longitud | 96 |
| Alto | 72 |
| Ancho | 96 |
| Peso Bruto (Kg) | 0.611000 |
| Protocolo | ETHERNET |
| Uso | Interior |
