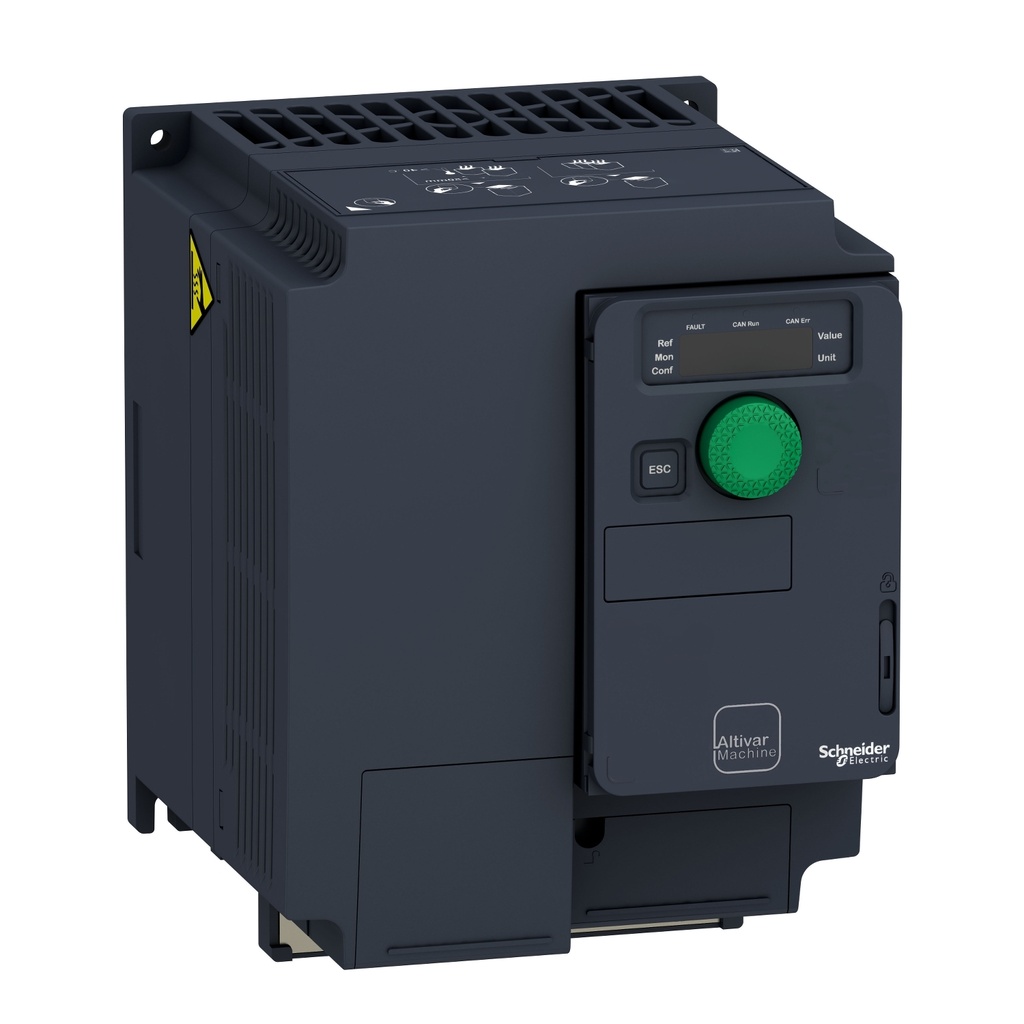

Variador de velocidad ATV320, 4 kW / 5 HP, 380…500 V, 3 fases, tipo compacto
La gama Altivar Machine ATV320 es una oferta de variadores de velocidad diseñados para los fabricantes de equipos originales (OEM). Su factor de forma compacto permite apilar verticalmente las unidades dentro de los marcos de la máquina. Funciona a una potencia nominal de hasta 11kW/15hp y a una tensión nominal de 200V a 240V CA. Su sólido diseño con las placas de circuito impreso IEC 60721-3-3 clase 3C3 permiten ampliar la disponibilidad de la máquina en condiciones ambientales adversas, por ejemplo, a temperaturas ambientales de hasta 60°C sin necesidad de enfriamiento adicional. Incorpora funciones adecuadas para las aplicaciones más comunes, incluyendo precisión de par y velocidad a muy baja velocidad, alto rendimiento dinámico con control de vector de flujo sin sensor y rango de frecuencia extendido para motores de alta velocidad. También incorpora conexión paralela de motores y unidades especiales utilizando la relación tensión/frecuencia y la precisión de velocidad estática y el ahorro de energía para motores síncronos de bucle abierto. Pesa 6,8kg y sus dimensiones son 180mm de ancho, 330mm de alto, 198mm de profundidad. El software de accionamiento incluye 5 funciones de seguridad que ayudan a las máquinas a cumplir con los requisitos de seguridad, ya sea que se usen o no en conjunto con un módulo de seguridad Preventa. Estas funciones de seguridad se configuran mediante el software SoMove. Altivar Machine ATV320 fue diseñado para fabricantes de equipos originales (OEMs) que cumplen con los requisitos de aplicación simples y avanzados cubiertos para el embalaje, manejo de materiales, textil, trabajo de materiales, actuadores mecánicos y elevación. Cumple con IEC, UL, TUV, KC y otras normas internacionales. El producto se entrega en un paquete. Está diseñado para montarse en posición vertical (+/- 10 °) en un panel, gracias a sus 4 orificios de fijación. Está completamente integrado dentro de la máquina EcoStruxure de Schneider Electric a través de DTM. Es posible configurar, controlar y diagnosticar unidades ATV320 directamente en SoMachine y SoMove mediante el mismo software de ladrillo (DTM). Es respetuosa con el medio ambiente y cumple con directivas como RoHS, WEEE, etc. relativas a la protección del medio ambiente.
Especificaciones
| Generales | |
|---|---|
| Coleccion | Schneider |
| Longitud | 184 |
| Alto | 158 |
| Ancho | 140 |
| Peso Bruto (Kg) | 3.600000 |
| Peso Maximo | 0 |
| Específicas | |
|---|---|
| Tipo de unidad de paquete 1 | 1 |
| Paquete 1 Longitud | 27,000 cm |
| Paquete 1 Ancho | 19,100 cm |
| Paquete 1 Alto | 24,500 cm |
| Paquete 1 Volumen | 12634,650 cm3 |
| Paquete 1 Peso | 2,769 kg |
| Tipo de unidad de paquete 2 | 2 |
| Paquete 2 Longitud | 80,000 cm |
| Paquete 2 Ancho | 60,000 cm |
| Paquete 2 Alto | 75,000 cm |
| Paquete 2 Volumen | 360000,000 cm3 |
| Paquete 2 Peso | 46,516 kg |
