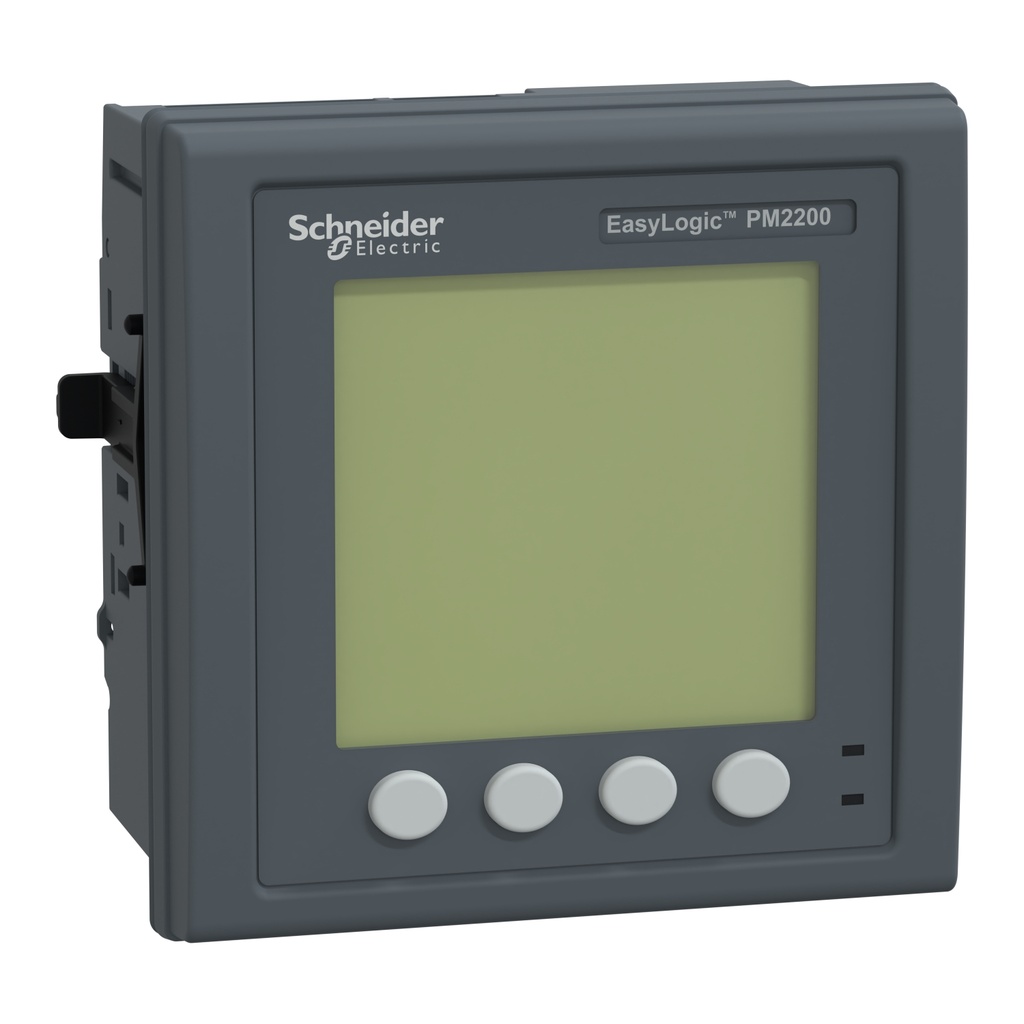

EasyLogic PM2230, medidor de energía y energía, hasta el armónico 31, pantalla LCD, RS485, clase 0,5S
Este dispositivo es un medidor de energía de montaje en panel o empotrado con una cubierta de 96 mm por 96 mm y una pantalla LCD retroiluminada de 128 x 128 píxeles. El medidor mide la energía activa de acuerdo a la clase de precisión 0.5S que cumple con la norma IEC 62053-22 con una tasa de muestreo de 64 muestras por ciclo. Capaz de medir los tres vectores de energía y energía, tales como activo, aparente y reactivo, además de las tensiones, corriente, frecuencia y factor de potencia. Además de la distorsión armónica total y armónicos individuales hasta el orden 31 de armónicos. El medidor funcionará en frecuencias de red de 50Hz o 60Hz y acepta tensiones de control universales que van desde tensiones de 44 a 300 V de línea a CC o CA neutra. La corriente nominal para este medidor es de entrada 1A o 5A. admite hasta 13 tipos diferentes de esquemas de cableado en los tipos de configuración de fase única, dos o tres fases. El rango de tensión de medición entre las fases es de 35 a 480 V línea a línea CA a 45 a 65 Hz mientras que es de 2 a 277 V entre línea y neutral. Tiene un puerto de comunicación RS485 a través del protocolo Modbus RTU. El medidor puede actualizarse con módulos de E/S opcionales para monitoreo WAGES. El módulo incluye dos canales cada uno de entradas y salidas digitales o entradas y salidas análogas. Esta versión puede configurarse para 23 tipos diferentes de alarmas almacenadas en 40 registros. Las dimensiones del producto son las siguientes: anchura 3,78 pulg (96 mm), profundidad 2,16 pulg (54 mm), altura 3,78 pulg (96 mm) y peso del producto 10,58 oz (300 g).
Especificaciones
| Generales | |
|---|---|
| Coleccion | Schneider |
| Material Principal | Plástico/PP |
| Color Principal | Gris/Cemento |
| Longitud | 96 |
| Alto | 76 |
| Ancho | 96 |
| Peso Bruto (Kg) | 0.300000 |
| Específicas | |
|---|---|
| Tipo de unidad de paquete 1 | 1 |
| Paquete 1 Longitud | 12,000 cm |
| Paquete 1 Ancho | 9,000 cm |
| Paquete 1 Alto | 12,500 cm |
| Paquete 1 Volumen | 1350,000 cm3 |
| Paquete 1 Peso | 355,000 g |
| Tipo de unidad de paquete 2 | 2 |
| Paquete 2 Longitud | 40,000 cm |
| Paquete 2 Ancho | 30,000 cm |
| Paquete 2 Alto | 30,000 cm |
| Paquete 2 Volumen | 36000,000 cm3 |
| Paquete 2 Peso | 7,025 kg |
| Tipo de unidad de paquete 3 | 3 |
| Paquete 3 Longitud | 80,000 cm |
| Paquete 3 Ancho | 60,000 cm |
| Paquete 3 Alto | 75,000 cm |
| Paquete 3 Volumen | 360000,000 cm3 |
| Paquete 3 Peso | 66,200 kg |
